模块化可移动景观小品在轻型屋顶绿化上的设计与应用

　　摘要：屋顶绿化已经成为城市绿化发展的必经阶段，而景观小品是屋顶绿化的重要组成部分。在移动小品的模块化设计研究过程中，通过对①可移动景观小品的设计形式与组合搭配方式；②材料选择；③可移动景观小品的荷载试验、抗风试验；④与工程设施的配合方式等四方面的研究来形成快捷方便、轻质安全、免基础、可重复利用、障景等优势。使可移动景观小品具备模式化组合，更加灵活多变，便于搬运安装和移动整修，可以做到机械化、安全化生产。冲出了固定景观墙、固土地面栽培等常规屋顶花园的设计形式，能够广泛投入到屋顶花园的设计中去，使有限的空间创造出较大的生态效益，社会效益和经济效益。
　　关键字：可移动景观小品；屋顶绿化；模块化；设计
　　Abstract: Roof greening has become an inevitable stage to the development of urban greening,and landscape sketch is an important part of the roof greening. In the mobile sketch of the modulardesign research process, through the (1) mobile landscape sketch design form and combinationcollocation method; (2) the material selection, (3) landscape sketch mobile load test, wind test; (4)and engineering facilities with the way and so on four aspects to the formation of quick andconvenient, light safety, avoid foundation, repeatable utilization, barrier scene etc advantages.Make mobile landscape sketch have modeled combination, more flexible, easy to handleinstallation and mobile trimming, can do mechanization, safety design of production. Out of thefixed landscape wall, solid ground cultivation and conventional roof garden design form, canwidely.
　　Keywords: Mobile Landscape sketch; Roof greening; Modular; Design
　　前言:
　　随着社会经济、科学技术的飞速发展和人口的迅速增长，世界城市化的进程在不断加快。我国是世界上人口最多的国家，各大中小城市均在进一步扩大规模，但也带来了诸多的城市环境问题，如大气污染，水体污染，还有一些灾害性天气。城市绿色植物对环境的调控能力是其他设施无法代替的，它对改善生态环境质量，增加绿视等作用巨大。屋顶花园作为现代城市发展新型的绿化形式越来越广受关注，屋顶绿化和地面绿化一样具有美化环境、净化空气、降低噪音、减少环境污染、提高城市排蓄水功能和缓解热岛效应等作用。屋顶绿化还有地面绿化不具备的作用。其不但具有改变现代城市鸟瞰形象、丰富城市立体景观、调节人们的心理和视觉感受的效果，还具有隔热降温、隔热保温、改善建筑物环境小气候、提高建筑物防水层使用寿命、节约能源降低城市用电压力等作用。屋顶绿化也是一种城市扩大而失去土地资源的补偿。它作为一种最具发展前景的，恢复绿地最有效、最直接的措施，越来越受到人们的重视。屋顶花园中可以通过增加景观小品，形成适宜休息、观赏的游览和休憩空间，如成品座椅、小型雕塑等能充分融入整体景观花园的景观小品等。但是，在屋顶花园中设置景观小品比在地面绿化中设置在技术上困难的多，而可移动景观小品所具备的特性比一般的景观小品更具有可行性和发展潜力。
　　1.普通景观小品在屋顶绿化中难以推广使用
　　1.1受屋顶荷载限制建设困难
　　建筑屋顶的承重问题，是建筑屋顶花园最核心的问题，它直接关系到人们的生命和财产安全。根据国家《城市园林绿化技术操作规程》DB51/510016 -1998），《 屋 面 工 程 技 术 规 范 》（ GB50345 -2004 ），《 屋 面 工 程 质 量 验 收 规 范 》（GD50207-2002），要使屋顶花园得到快速发展，首先需要解决的是屋面荷载问题。
　　花园式和组合式屋顶绿化屋顶设计，其屋面荷载应≧ 4. 50 KN/ m2(营业性屋顶花园≧ 6. 0 KN/ m2)；草坪式屋顶绿化屋顶设计，其屋面荷载应≧2. 5 KN/m2。虽然普通景观小品在地面空间中与建筑相比体量较小，但如果将其原封不动的放置到屋顶上，那小品的均布荷载和各种活荷载会对屋顶承重造成最基础的安全问题。
　　1.2 搬运困难
　　屋顶花园都设置在高楼顶部，所以在施工前要充分考虑屋顶花园施工材料的垂直运输途径问题。常用的运输方法为建筑施工室外材料运输简易电梯、利用起重机械进行垂直运输，对于超小型屋顶花园也可以采用人工运输方式。但普通景观小品由于材质和设计的原因（例如亭、廊等）不易拆卸拼装，而楼越高对于材料和设施的搬运相对地面而言难度增大更多。所以要将一般的小品搬运到屋顶花园中所要承担的安全隐患和经济负担必然大于在地面的运用。
　　1.3 管理难度大
　　屋顶花园需要人工精心养护，而一般景观小品的维护费用高；必须要考虑到屋顶的快捷方便、轻质安全、防水、抗风、使用寿命长等要求，而这些是普通景观小品所难以兼具的，使得在后期的维护管理上难度更大。特别是屋顶花园最致命的防水问题，如果一旦防水工程失败的话，维修工程将困难重重。这样即使前期投入大量的资金建成的屋顶花园，也不能取得预期要求的景观效果，未能实现生态效益的最大化。
　　1.4 普通屋顶绿化建设费用难以设计出功能齐全的景观小品
　　我国在屋顶绿化方面还处于发展阶段，对屋顶绿化投入的资金虽逐年不断加大，但绝大部分都主要运用到了屋顶的防水、荷载工程和植物的种植研究上，对于景观小品的投入还是相对比较缺乏的。这也使得现今我国能普遍运用到屋顶花园中的景观小品形式单一，景观效果欠佳，满足不了大众的功能需求，与地面园林绿化的效果仍有一定差距。
　　2.新型景观小品在轻型屋顶绿化使用上的发展方向
　　2.1 新型景观小品设计时所要考虑的因素
　　2.1.1 安全性。建筑物的顶部作为屋顶绿化的承重载体，设计时应必须充分考虑屋顶的承重、防水、排水，人员安全，以及屋顶四周防护栏杆的安全，使景观小品在屋顶绿化的放置是建立在一个能够维持建筑屋面正常使用的基础之上。
　　2.1.2 经济性。屋顶绿化的主要目的是改善城市生态环境，为人们生活提供一个良好的城市环境。而景观小品的设置可使屋顶绿化以精品园林小景的布局，达到环境效益和经济效益有机结合。由于屋顶绿化同样需要一定的管理和维护，因此在添加景观小品时要充分考虑管理的方便和节省。
　　2.1.3 美化性。屋顶绿化是为人们提供幽美的游息环境，能使人产生美感，给人以情感上的愉悦，令人赏心悦目。因此，景观小品在运用时应突出美的特点。要注重高矮疏密错落有致、色彩搭配和谐合理；并且要充分利用与各种植物的种植形式相结合，丰富整个屋顶绿化的景观效果。
　　2.2可移动小品的设计形式和组合搭配方式
　　新型移动景观小品设计的形式主要还是基于一般小品所应具备的功能性质和文化性质。无论是在功能上还是在精神上，都需要满足各种人群的需求，如残疾人的特殊需求，体现人文关怀。然后结合在屋顶上所要考虑的安全、抗风、易搬运、耐曝晒等方面，设计出具备易搬运、快捷方便、轻质安全、免基础、可重复利用、障景等优势的可移动小品，形成适宜休息、观赏的游览和休憩空间。

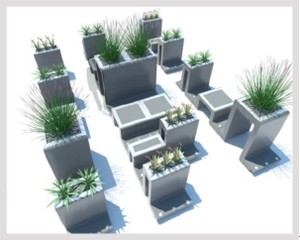

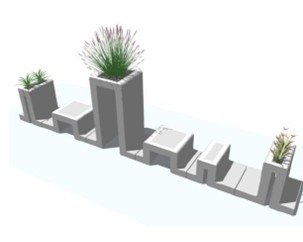

　可移动小品的外观设计主张使用几何纹样，利用简约新颖的外观，做到整体风格的统一(图 1)，同时便于景观小品进行随意地组合拼装。组合方式的灵感来源于玩具拼装积木和音乐律动(图 2)，将单独的可移动小品通过不同形式和数量的拼接(图 3)，搭配丰富的色彩变化和层次变化，给予移动小品更灵活多变的组合。也让可移动小品在安装过程中避免复杂的程序，可以做到机械化、安全化的大批量生产，以便适应于屋顶花园发展前景的需求。
　　2.3 材料选择
　　材料的选择是实现可移动景观小品模式化的关键。所以在材料的选择上，主要使用轻质、可重复利用、抗风防潮、削减太阳辐射、亲水等能力强的新型材料。轻质的性能适用于一些对建筑物屋面的重量和结构强度有很高要求的项目,如老旧建筑的返修等。也能大大简化运输和安装过程, 为使用者节约时间和金钱；可重复使用的功能可以有效帮助降低建筑物的整体能源消耗，有效的降低成本，真正的做到低碳环保；抗风防潮性能可以有效的保护建筑物，增加屋顶的稳定效果，降低其损坏，更好的提高屋顶花园的安全性；削减太阳辐射性能则可以有效的保护小品长时间受太阳辐射后不变形，降低其损坏，延长景观小品的使用寿命；亲水材料要具有耐腐蚀、耐根穿刺性能。有很多防水材料在防水方面表现很好，但不一定适用于种植屋面的防水。防水层必须耐植物根系穿透能力，尤其是最上道防水层必须采用耐穿刺防水材料，不然会给建筑安全带来很大的隐患。所以，屋顶绿化防水材料必须具备耐植物根系穿刺的合格检测报告，耐根穿刺防水层的合理使用年限不得少于 15 年。防水层的材料应相容，并应符合《屋面工程技术规范》GB50345- 2004。
　　2.4移动小品的荷载试验、抗风试验。
　　屋顶绿化的形式应考虑房屋结构，把安全放在第一位。所以对移动小品的荷载能力和抗风能力进行试验。在荷载试验上主要考虑活荷载和静荷载。活荷载主要是指修检工具设备和所上人的重量，这方面要预计到极限值的出现。静荷载包含植物、种植土、排水层静荷载，它可以通过现代化的材料技术、建筑技术以及园艺技术等得到减少。 抗风测试，主要为了防止可移动小品因大风等原因从高空坠落，造成人员以及财产的损失，必须对可移动小品进行安全防护。
　　2.5与工程设施的配合方式
　　设置可移动小品的目的之一就是为了美观环境，对屋顶原有的工程设施（水箱、通风口、空调外机）起装饰作用。所以在与工程设施的配合方式上，如何做到二者的完美结合也是研究方向之一。
　3.模块化可移动景观小品对屋顶绿化推广带来的优势
　　3.1 景观小品的应用范围增大
　　可移动景观小品与普通景观小品相比拆装灵活,装置适用面广，能灵活组合拆装，既可应用于屋顶简易式(轻型)绿化，也能用于屋顶花园式绿化，还可用于室内绿化、地下建筑物顶板上绿化。而这些是一般景观小品无法完成的，可移动景观小品的出现使得景观小品的应用范围不断增大。
　　3.2 使屋顶绿化兼具更多使用功能
　　屋顶花园的应用可以增加城市的绿地面积，改善日趋恶化的人类生存空间。城市绿地面积的增加使城市的绿化率提高，空气质量大大改善，对空气的净化，城市环境水平的提高具有一定的进步意义。
　　图 4
　　图 5
　　可移动景观小品的增设使得屋顶绿化除了一般的观赏功能，还兼具了休息功能和娱乐功能，让屋顶绿化的整体景观空间更加灵活多变，精致有趣。例如可移动小品除了当做一般的座椅(图 4)，起休息作用；也能遮挡一些影响美观的事物，起障景作用；还改装成容器种植陆生植物和水生植物(图 5)。
　　3.3 模块化可移动景观小品所带来的经济效益
　　通过以上多方面的研究，将可移动景观小品的进行模式化设计，使其更加合理科学化，让其在使用过程中具有快捷、方便、轻质、免基础、安全、可重复利用等诸多优势。使屋顶花园在可移动景观小品的安装过程中避免复杂的程序，可以做到机械化、安全化量产，具有可观的经济前景。并以快餐式的景观方法使用到现今屋顶花园的设计中去，利用有限的空间创造出较大的生态效益，社会效益和经济效益。
　　4.结语：
　　屋顶绿化是增加城市绿地面积，提高城市园林生态效益的有效手段，也是现今各大城市大力提倡和推广的新型绿化方式。而我国的屋顶绿化项目目前仍处于起步阶段，尤其是适用于屋顶绿化的新型景观小品技术的推广仍缺乏有效的政策扶持，这也就需要我们借鉴国外的发展经验和先进技术，并且结合我国的国情，因地制宜地发展具有中国特色的屋顶绿化景观小品技术。
　　可移动景观小品突破了传统景观小品的诸多限制，将景观小品与可移动功能二者相结合，创造出可移动小品的模块化设计。同时还具备了一般景观小品材料所不具有的吸收降雨、削减太阳辐射等气候利用功能和可重复利用功能，使得屋顶绿化能更合理的利用和分配城市上层空间，美化城市高层建筑，创造与周围环境协调的城市景观。同时，它可以软化硬质建筑线条给人带来的烦躁感，使城市更自然、更人性化，为人们开拓更多的休闲空间，增添生活情调。可移动景观小品以快餐式的景观方法实现了屋顶花园内容上的一个创新，在满足景观美观的同时又注重功能的运用，逐渐成为一般的建筑节能技术，与屋顶花园浑为一体，更可见其长远的生态效益。
　　参考文献：
　　[1]马永涛,晏增,翟晓巧,等.浅谈屋顶绿化材料选择[J].河南林业科技,2009
　　[2]余伟增.屋顶绿化技术与设计[D].北京林业大学，2006
　　[3]许荷.屋顶绿化构造探析[D].北京林业大学，2007
　　[4]赵定国. 轻型平屋顶绿化技术[ G] . 仁剑. 中国科技发展论坛建设科技卷一2004 年卷,北京: 科学出版社.
　　[5]王仙民. 屋顶绿化. 武汉：华中科技大学出版社，2007.
　　[6]丁鹏. 我国屋顶绿化的发展趋势探析. 现代农业科技，2008（17）：96-98.
　　[7]弗朗西斯科.阿森西奥.切沃.商务园林与屋顶花园.江苏科学技术出版社，2002 年.
　　[8]瓦尔特.科尔布.屋顶绿化.辽宁科学技术出版社，2002 年.
