正文内容  　　树木的移栽工作是园林绿化过程中的重要环节。随着城市不断发展，园林绿化水平不断提高，树木移栽技术被普遍应用于改善城市生态环境与绿地景观、提高城市绿化质量的工作中。近年来，随着社会的发展人们对环境要求越来越高，移栽树木日益重要。为了有效地保证树木移栽的成活率，必须从新的理论操作原理和相关技术应用方法上进行更多突破性的研究，开发新的技术内容，实现树木移栽技术手段的转型升级。本文主要针对树木移栽相关全球专利进行分析。
　　1.数据来源
　　数据检索和分析工具采用PatSnap（智慧芽）专利分析系统，检索时间为2021年10月15日。检索方式为IPC分类号检索，检索式为：IPC=（A01G23/04）。A01G23/04的IPC分类释义为“移栽树木；抓住根团的装置，例如树根钳；用于运送树木的卷包或包装。”检索结果表明，全球树木移栽相关专利文献共9 666件。
　　2.专利年度分析

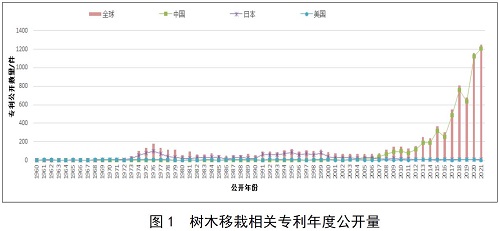

　　从全球树木移栽相关专利的年度公开量来看（图1），1970年以前是树木移栽相关技术的萌芽期，全球专利量非常少；1971年后树木移栽相关技术开始进入发展期，树木移栽相关技术专利数量总量呈现稳步上升趋势。日本的树木移栽专利量在2000年以前一直处于领先地位，基本主导了全球树木移栽专利量的总体走势；近20年来的专利数量增长基本上来自于中国，其他国家的专利量非常少。

　　3.申请人国家分析

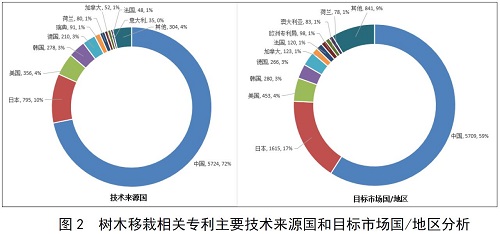

　　通过对技术来源国和目标市场国/地区进行分析，揭示树木移栽相关专利的地域分布情况。分析表明，全球树木移栽相关专利的技术来源国和目标市场国差别不大，排名前3位的国家均为中国、日本和美国，专利技术份额分别占全球总量的72%、10%和4%，其次是韩国、德国和瑞典（图2）。总体来看，树木移栽相关专利技术的研发主要集中在中国，其次是日本和美国。对树木移栽相关专利流向分析表明，树木移栽相关专利权人的全球布局并不活跃，以本国布局为主。

　　4.主要申请人分析

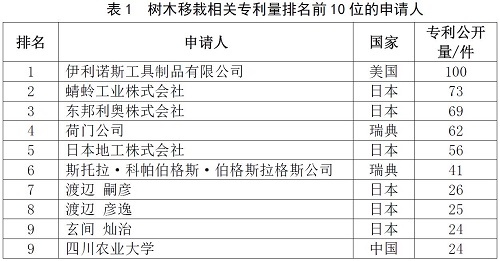

　　对全球树木移栽相关专利量申请人分析表明，在专利量排名前10位的申请人中日本6个、瑞典2个、中国和美国各1个。排名第1位的是美国伊利诺斯工具制品有限公司（100件），其次是日本蜻蛉工业株式会社（73件）、日本东邦利奥株式会社（69件）和瑞典荷门公司（62件）（表1）。总体来说，全球树木移栽相关专利的专利权人分布相对集中，主要集中在日本和瑞典。

　　5.高被引专利分析

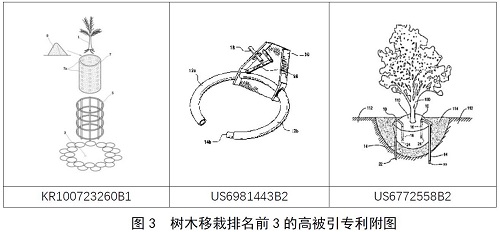

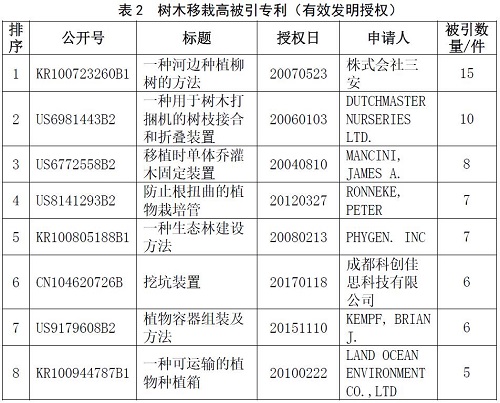

　　对全球树木移栽专利进行法律状态分析表明，其中仍然有效的发明授权专利共515件，再对这些专利进行被引数量分析，其中被引数量5次以上的专利共8件（表2），这些专利主要涉及树木种植方法、树木打捆装置、树木固定装置、挖坑装置、树木打包装置。被引数量排名第1的有效授权发明专利“KR100723260B1”，是一种沿河边移栽柳树的方法，步骤为首先挖一个种植坑，然后将网状木栅栏插入坑内进行支撑，再将圆柱形种植垫（具有多个孔以便植物生根）插入木栅栏，最后将土壤放入种植垫中为柳树提供所需养分。被引数量排名第2的专利“US6981443B2”，是一种用于树木打捆机的树枝接合和折叠装置，其特点是通过框架的同心圆管打开和关闭，它比现有的这种装置结构更简单，操作更坚固，避免了枢轴连杆磨损和变形的问题。被引数量排名第3的专利“US6772558B2”，用于将新种植的树木或灌木的根球固定到适当位置的装置，用于稳定树木或灌木，以防止在树木或灌木根系首次发育时移动或倒塌（图3）。


　　6.文本聚类分析

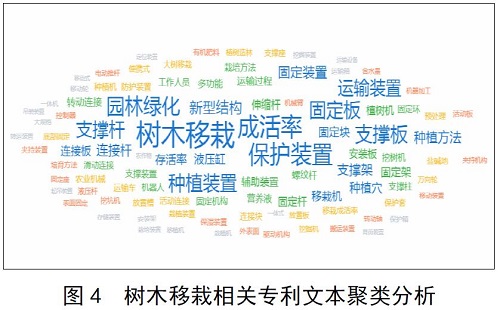

　　利用PatSnap系统文本聚类功能，从全球树木移栽相关专利的文本内容中提取语义关键词。文本聚类分析表明，全球树木移栽相关领域的主要技术关键词包括成活率、保护装置、种植装置、园林绿化、支撑杆、支撑板、固定板、种植方法、移栽机、运输方法、营养液、挖树机、机器人等（图4）。（付贺龙）
