正交胶合木相关专利分析

编号sjly0000011325

标题正交胶合木相关专利分析

责任者 范圣明

日期20210818

年份2021

页码18

国别/机构 中国

关键词 知识产权 动态信息 正交胶合木 CLT 专利 专利分析

资料来源林业知识产权动态2021年第4期

正文内容  　　正交胶合木(cross laminated timber，CLT)是20世纪90年代开始在欧洲研发的一种新型工程木产品，可用于建筑的墙体、楼面板与屋面板结构。CLT产品一般选用强度相对较低的速生木材(欧洲主要使用云杉)为原料，由至少3层实木锯材或结构复合板材纵横交错组坯，采用结构胶粘剂压制成矩形、直线、平面板材形式，并在工厂预制完成。CLT由于相邻2层木纹交错布置，因此整体上2个方向的强度和刚度相近；CLT可在工厂开好门窗洞口，可用作楼板、墙板，能够无需梁柱直接传递竖向荷载和横向荷载，保证结构整体抗侧刚度，使结构具有较好的整体性。根据国家林业和草原局发布的《结构用木质材料术语》（LY/T3028-2018），正交胶合木被称为交叉层积材。
　　本研究采用智慧芽专利分析系统（Patsnap）作为数据源和分析工具，检索式为“标题或摘要=((cross AND laminated AND timber*) OR CLT OR (正交胶合木) OR (交叉层积材)) AND IPC=(B27 OR E04 OR B32)”，检索日期为2021年7月30日，检索结果为541件，再经过INPADOC同族扩检，最终确定全球正交胶合木相关专利747件。本文基于最终检索结果对正交胶合木相关专利进行全面分析，包括发展趋势、专利布局状况、技术研发领域、高价值专利等，希望对我国正交胶合木领域的科技创新提供参考。
　　1.专利权人分析
　　从专利权人排名来看，正交胶合木相关专利申请排名第1的是南京林业大学40件，其次是美国的M FIRE HLDG LLC公司28件，南京工业大学20件。南京林业大学正交胶合木专利主要集中在正交胶合木制作方法和正交胶合木制作的剪力墙2个领域。
　　此外正交胶合木领域申请专利较多的是：芬兰的斯道拉恩索公司（STORA ENSO OYJ）19件、江苏环球新型木结构有限公司18件、英国的CUPRINOL15件、美国的联合创新技术有限责任公司14件、同济大学14件、挪威的ENGEBRETSEN ARNE14件、日本的雅马哈株式会社14件。
　　2.发展趋势分析

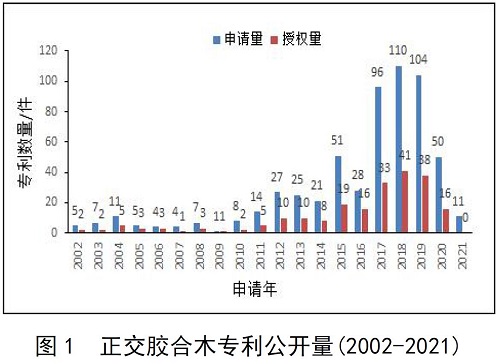

　　 从专利年度申请和授权来看，2010年前正交胶合木专利数量较少，平均每年的专利申请数量小于10件；2011—2018年呈快速增长趋势，2018年专利申请量为110件，授权量为41件（图1）。

    3.受理局分析

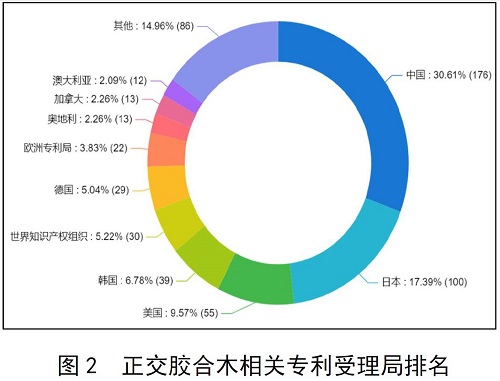

　　从正交胶合木相关专利的受理局排名来看，中国在正交胶合木技术领域有较强的专利量优势，共有176件专利，其次是日本100件；美国55件。其他国家（地区）的正交胶合木相关专利量较少（图2）。

　　4.技术领域分析
　　从国际专利分类号（IPC）分析来看，正交胶合木相关专利涉及技术领域最多的5个IPC小类分别是：E04B1(一般构造,不限于墙)、E04C2(建造房屋部件用的较薄形构件)、E04C3(用于承重的长条形结构构件)、B27M3(特种半成品或成品的制造或修整)、B32B21(实质上由木料，如木板、薄木片、木质碎料板组成的层状产品)、E04B2(建筑物的墙)。
　　中、美、日3国的技术领域对比分析表明，除E04B1(一般构造,不限于墙)外，中国所申请专利IPC分布最多的是E04B2（建筑物的墙）、B27D1（木制单板与任何材料的接合）；日本则是B27M3 (特种半成品或成品的制造或修整)、E04C3(用于承重的长条形结构构件)；美国是E04C2(建造房屋部件用的较薄形构件)、E04C3(用于承重的长条形结构构件)。
　　4.文本聚类分析

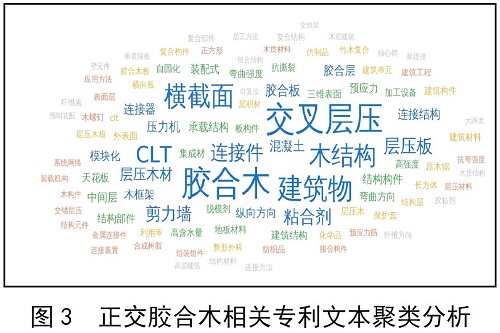

　　利用智慧芽专利分析系统进行文本聚类分析发现，正交胶合木相关专利研发主要涉及交叉层压、层压材料、木结构、建筑物、横截面、剪力墙、粘合剂、压力机和连接装置等（图3）。

　　5.高价值专利分析

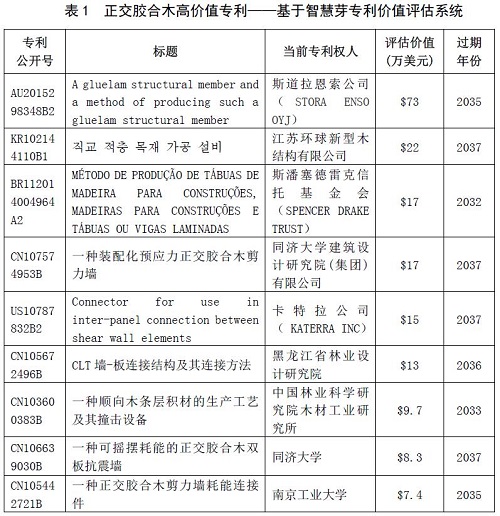

　　利用智慧芽专利价值评估系统，对正交胶合木相关专利进行高价值专利推荐，如表1所示，正交胶合木相关专利价值最高的为芬兰的斯道拉恩索公司AU2015298348B2专利，该专利在13个国家/地区进行了布局，其中国同族专利CN106687650A（专利名称：胶合层叠物结构构件和生产这样的胶合层叠物结构构件的方法）2019年获得授权。排名第2的是中国江苏环球新型木结构有限公司KR102144110B1专利，涉及一种正交交合木加工设备，该专利在10个国家/地区进行了布局。排名第3的是斯潘塞德雷克信托基金会的BR112014004964A2专利，专利在7个国家/地区进行了布局，但在中国和欧洲专利局的同族专利被驳回。
　　在高价值专利中，同济大学、南京工业大学和黑龙江省林业设计研究院主要涉及正交交合木墙的制造，中国林业科学研究院木材工业研究所涉及正交交合木的生产工艺及制造设备。中国这几位专利权人的高价值专利均没有进行海外布局。（范圣明）
